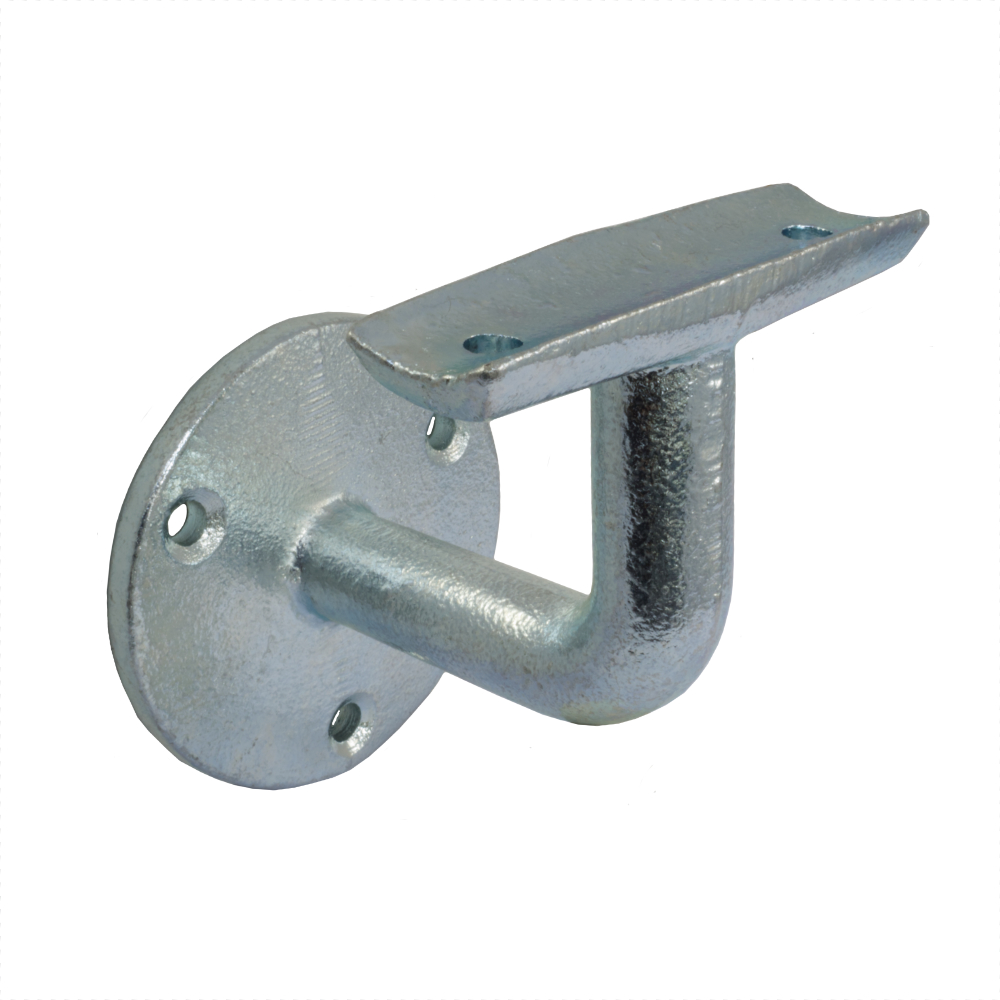

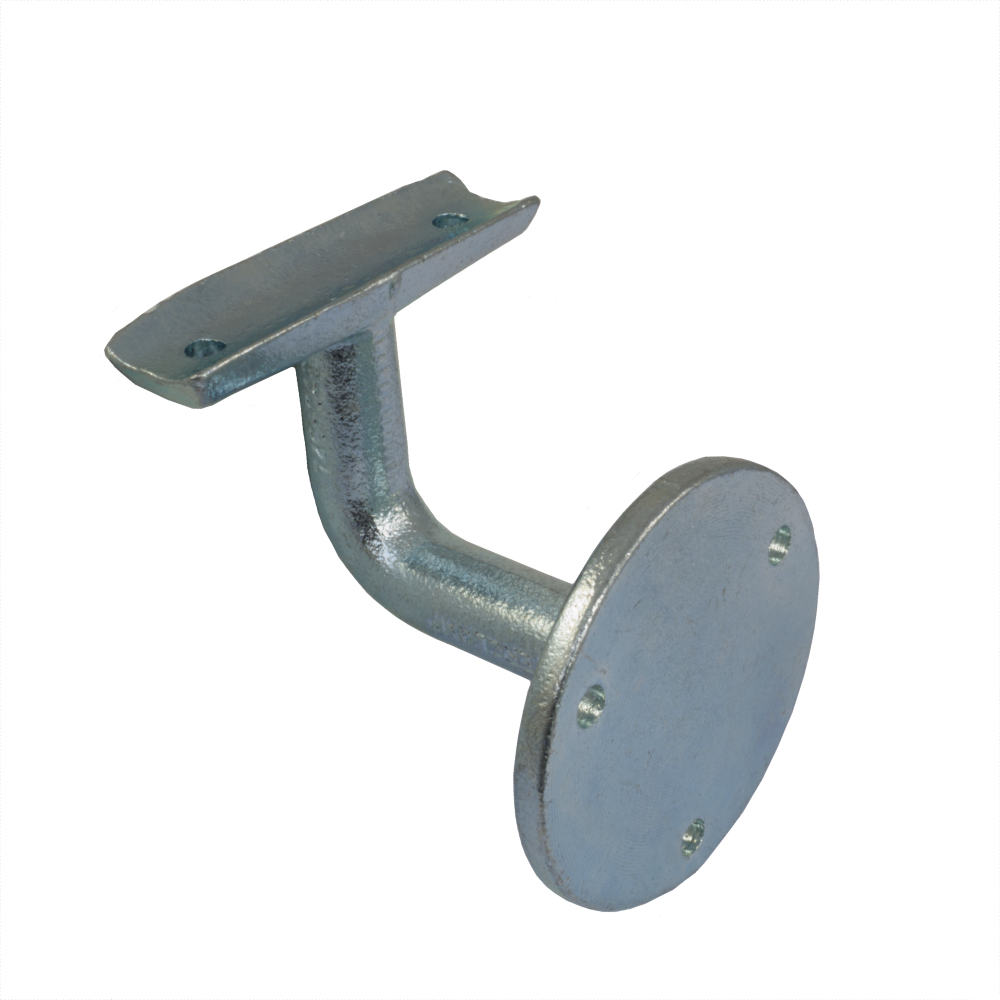

746 - Assist-Wandhalter mit Auflagemontage

746 - Assist-Wandhalter mit Auflagemontage

Zum Anbringen eines Handgeländers an einer Wand für jeden beliebigen Winkel. Nieten oder Bohrschrauben sind separat gegen einen Aufpreis erhältlich. Obwohl die Assist-Auflagemontage-Fittings primär konstruiert wurden, um mit C42-Rohren montiert zu werden, können an jenen auch D48-Rohre befestigt werden (schmaler Zwischenraum zur Auflagemontage). Bitte beachten Sie, dass für bestimmte relevante Verbau-Anwendungen die Handläufe in der Größe D48 nicht den dimensionalen Anforderungen entsprechen könnten, dies sollte von Ihnen vorab individuell geprüft werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 746 - Assist-Wandhalter mit Auflagemontage
Dimensions Image 2 - 746 - Assist-Wandhalter mit Auflagemontage
Größe a (mm) b (mm) c (mm) d (mm) e (mm) Gewicht (Kg) VPE* GTIN / EAN No
  C42   80   76.5   90   63   81.5   0.58   50   5060511022910


*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.


Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
