750 - Assist-Verbinderstück Intern expandierend

750 - Assist-Verbinderstück Intern expandierend

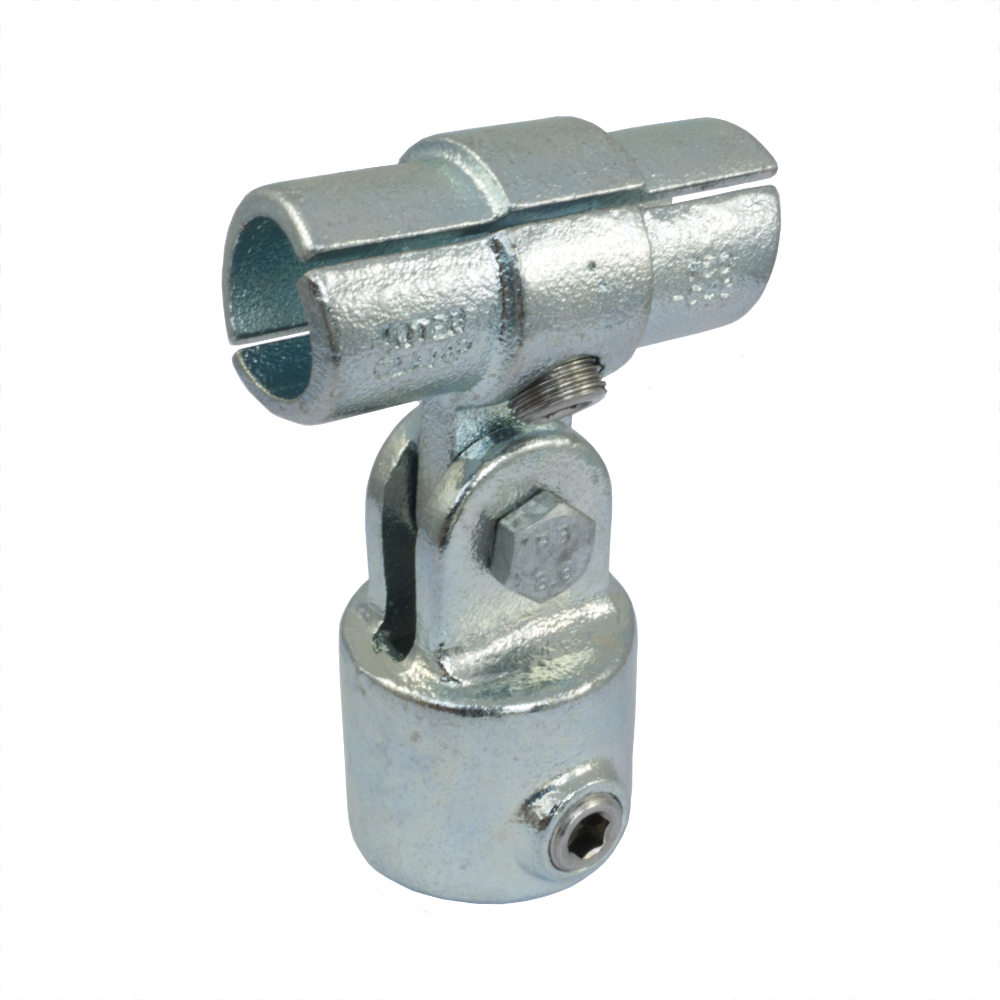

Das intern expandierende Assist-Verbinderstück 750 mit Halterung, befestigt an einem 173F Gelenkhalter, wurde dafür konstruiert, um zu einem variablen Winkel ein freistehendes verzinktes Handgeländer an einem Pfosten zu montieren.
Der obere Bereich des Fittings expandiert intern in den verzinkten Handlauf und wird primär dafür verwendet, um zwei Rohre eines Geländers miteinander zu verbinden. Für den Fall, dass keine Verbindung eines Handlaufs benötigt wird, benutzen Sie bitte das Verbinderstück 751.
Der 173F-Gelenkhalter wird am Ende des senkrechten Laufs angebracht, mit der bereitgestellten Schraube und Mutter können Sie den horizontalen Lauf an den gewünschten Winkel anpassen.

Das 750-Verbinderstück wird zusammen mit der am oberen Ende expandierenden 750M-Halterung, dem 173F-Gelenkhalter sowie einer Schraube und Mutter unmontiert geliefert.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

Dimensions Image 1 - 750 - Assist-Verbinderstück Intern expandierend
Dimensions Image 2 - 750 - Assist-Verbinderstück Intern expandierend
Größe a (mm) b (mm) c (mm) Gewicht (Kg) VPE* GTIN / EAN No
  C42   25   32   25.4   0.97   32   5060511022958
  D48   -   -   -   1.13   32   5060511022972
  C42/D48   -   -   -   1.03   32   5060511022965


*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.


Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
