751 - Assist-Auflagenmontage-Verbinderstück

751 - Assist-Auflagenmontage-Verbinderstück

Entworfen um ein freistehendes Handgeländer zu einem variablen Winkel an einem Pfosten zu montieren.
Das 751 Interclamp Assist-Verbinderstück wird zusammen mit der 751M-Auflagemontage, dem 173F-Gelenkhalter sowie einer Schraube und Mutter unmontiert geliefert.
Entworfen zur Zwischenabstützung eines horizontal verlaufenden, verzinkten Handgeländers, an dem ein zusammenfügen zweier Rohre nicht benötigt wird. Wird ebenfalls verwendet, wenn der 724 Assist-Handlaufabschluss an einem Pfosten angebracht wird.
Obwohl die Assist-Auflagemontage-Fittings primär konstruiert wurden um mit C42-Rohren montiert zu werden, können an diese auch D48-Rohre befestigt werden (schmaler Zwischenraum zur Auflagemontage). Bitte beachten Sie, dass für bestimmte relevante Verbau-Anwendungen die Handläufe in der Größe D48 nicht den dimensionalen Anforderungen entsprechen könnten, dies sollte von Ihnen vorab individuell geprüft werden.

SORTIMENT Drucken < ZURÜCK WEITER >

Produktdaten und Abmessungen

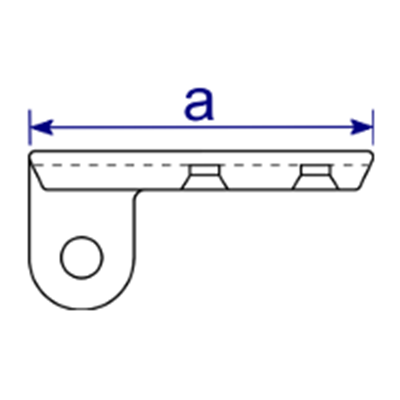

Dimensions Image 1 - 751 - Assist-Auflagenmontage-Verbinderstück
Dimensions Image 2 - 751 - Assist-Auflagenmontage-Verbinderstück
Größe a (mm) b (mm) c (mm) Gewicht (Kg) VPE* GTIN / EAN No
  C42   87   26   31   0.59   50   5060511022989
  C42/D48   -   -   -   0.66   50   5060511022996

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
