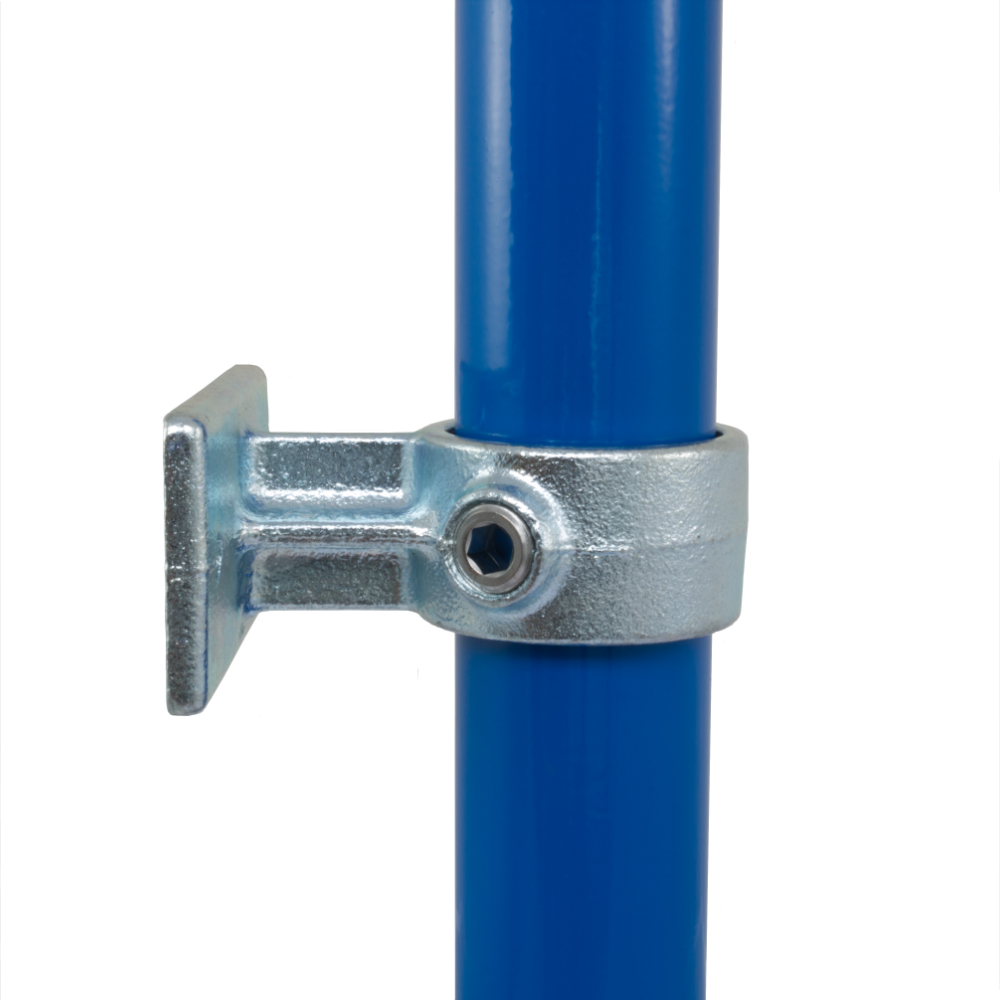

143 - Handlauf-Wandhalterung Rohrverbinder
Handlauf-Wandhalterung, wird häufig verwendet zur Befestigung von Wand- oder Mauerhandläufen oder zum Befestigen von Fußleisten an Geländerpfosten. Für ein durchgehendes Rohr, es ist nicht möglich im Verbinderstück zwei Rohre zusammenzufügen.
Produktdaten und Abmessungen
| Größe | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Hole Dia (mm) | Gewicht (kg) | VPE* | Part No |
| A27 | 54 | 77 | 57 | 44 | 7 | 8 | 0.32 | 100 | 143-A27 |
| B34 | 57 | 80 | 62 | 44 | 7 | 8 | 0.38 | 80 | 143-B34 |
| C42 | 62 | 102 | 82.5 | 45 | 7 | 8 | 0.49 | 57 | 143-C42 |
| D48 | 70 | 107 | 82.5 | 50 | 7 | 8 | 0.60 | 40 | 143-D48 |
*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.
Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
