170 - Gitterhalter einfach Rohrverbinder

Zur Befestigung von einem Maschendraht-Paneel an einer Seite vom Rohr. Für eine doppelseitige Befestigung benutzen Sie bitte Typ 171. Das Fitting kann ebenfalls ohne das kleine Rückstück benutzt werden, sodass Bögen oder Blech(schilder) befestigt werden können. Zusammenfügen von zwei Rohren im Verbinder nicht möglich.

NB: Dieser Artikel ist hergestellt aus Stahl und nicht aus Temperguss. Die Bolzen sind hierbei glanzverzinkt. Gefertigt mit einer Klemmstärke bis 8mm.

Produktdaten und Abmessungen

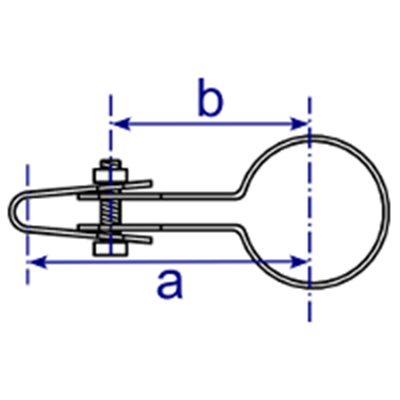

Größe a (mm) b (mm) Gewicht (kg) VPE* Part No
  A27   50 - 64   23 - 38   0.06   160   170-A27
  B34   54 - 64   28 - 38   0.06   250   170-B34
  C42   60 - 70   34 - 44   0.08   200   170-C42
  D48   62 - 72   34 - 44   0.08   180   170-D48
  E60   70 - 80   45 - 55   0.10   150   170-E60

*Rohrverbinder können einzeln bezogen werden und müssen nicht in vollen Verpackungseinheiten gekauft werden. Verpackungseinheiten können Änderungen unterliegen ohne vorherige Ankündigung.

Angegebene Werte dienen nur als Richtlinie. Abmessungen und Gewichtsangabe sind vorbehaltlich der Fertigungstoleranz und können ohne vorherige Ankündigung geändert werden.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
